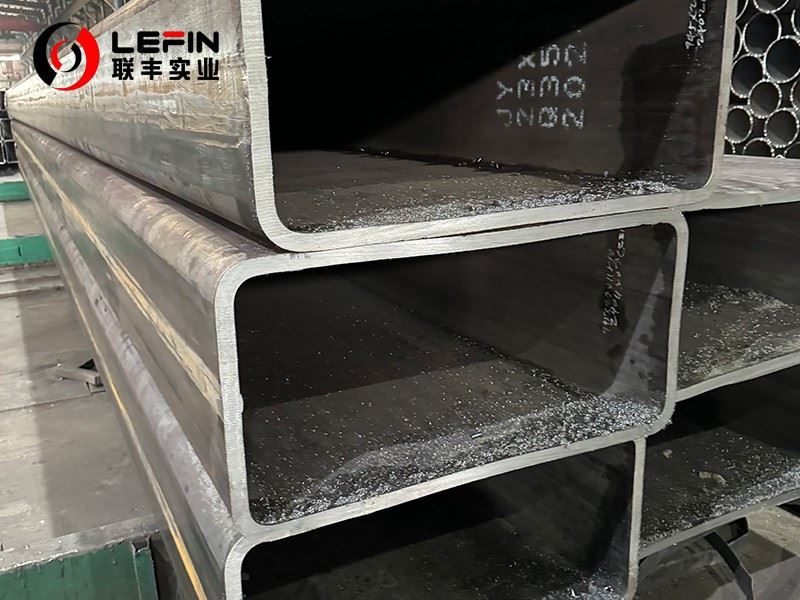

EN10025 S235JRH Secțiune goală

Compoziție chimică (analiză de topire):

Carbon (c): mai mic sau egal cu 0,17% (maxim)

Mangan (MN): mai puțin sau egal cu 1,40% (maxim)

Fosfor (P): mai mic sau egal cu 0,035% (maxim)

Sulf (s): mai puțin sau egal cu 0,035% (maxim) - dar pentru a îndeplini cerințele de rezistență la impact și ductilitate, conținutul real este de obicei controlat ca fiind mai mic.

Silicon (SI): mai mic sau egal cu 0,35% (de obicei)

Azot (n): 0,012% sau mai puțin (maxim) - dacă conținutul de aluminiu (Al) este suficient de mare (de exemplu . 0.020}% sau mai mare).

Alte elemente au, de asemenea, limitări (cum ar fi suma Cu, Cr, Ni, Mo, V, etc.).

Obiectiv: Asigurarea de sudabilitate, anumite forțe, duritate și performanță de procesare (în special pentru formarea conductelor).

Proprietăți mecanice (testate pe produsul final sau eșantioane reprezentative):

• Durata forță(REH/RP0.2):Mai mare sau egal cu 235 MPa (o valoare tipică a cerinței atunci când grosimea plăcii de oțel este mai mică sau egală cu 16 mm. Rezistența la randament va scădea ușor odată cu creșterea grosimii. Valorile minime specifice pentru diferite grosimi sunt specificate în tabelul din standard.

• Rezistență la tracțiune (RM): În general, în intervalul 360-510 MPa (cu intervale specifice pentru diferite grosimi).

• Alungire după fractură (A5 / A50mm):Valoarea minimă mai mare sau egală cu 21% (testată pe exemplare cu lungimea gabaritului l 0=5.65 √s0 în conformitate cu standardul EN ISO 6892-1). Acesta este un indicator important al plasticității și ductilității materialului, ceea ce este crucial pentru asigurarea capacității de formare rece/fierbinte a conductei și a modului de defectare ductilă (mai degrabă decât a fracturii fragile) a structurii finale.

• Impact Energy (KV):Testat la gradul +20, valoarea medie a trei probe standard este mai mare sau egală cu 27 J, iar valoarea minimă a unui singur eșantion este mai mare sau egală cu 20 J.

• Stare de livrare:De obicei în condiții de rulare la cald (așa cum este rulat - AR).

• Weldabilitate:S235JRH aparține oțelului structural de carbon-mangan (oțel CMN) și are o sudabilitate bună. Pot fi adoptate metode comune de sudare cu arc (cum ar fi SMAW, MAG/MIG, SAW, etc.). La sudare, trebuie respectate specificațiile generale de sudare pentru oțel structural. Preîncălzirea nu este de obicei necesară, cu excepția condițiilor extreme de grosime sau de constrângere.


Ce este? Se referă la profiluri structurale tubulare goale. Este aplicat pe scară largă în inginerie structurală, incluzând în principal:

Secțiuni goale pătrate (SHS)

Secțiuni goale dreptunghiulare (secțiuni goale dreptunghiulare - RHS)

Secțiuni goale circulare - CHS/conducte

Standarde relevante:

EN 10210-1: 2006 + A1: 2013: "Secțiuni goale formate la cald ale oțelurilor structurale non-aliaje și cu granulație fină-Partea 1: Condiții tehnice pentru livrare". Acesta este standardul de execuție al conductei în sine. Stipulează cerințe precum toleranțe chimice, mecanice, dimensionale și inspecție.

EN 10210-2: 2006 + A1: 2017: "Secțiuni goale formate la cald ale oțelurilor structurale non-aliaje și cu granulație fină-partea 2: dimensiuni și caracteristici în secțiune transversală". Această parte specifică specificațiile specifice (diametrul exterior/lungimea laterală, grosimea peretelui) și datele caracteristice geometrice în secțiune transversală corespunzătoare.

Proces de fabricație:

Ca materii prime sau materii prime sunt utilizate oțel de grad S235JRH (de obicei plăci de oțel la nivel cald sau benzi conforme cu EN 10025-2).

Oțelul final cu secțiune goală este realizat prin procese de „formare la cald” (cum ar fi rularea la cald, împingerea la cald și îndoirea, extinderea la cald, extrudarea la cald etc., dar cea mai frecventă este să îndoiți plăcile sau benzile cu oțel la nivel cald la temperaturi ridicate și apoi să le sudați).

Puncte cheie:

Secțiune goală din oțel realizat din S235JRH ca materie primă, în conformitate cu EN 10210, valoarea de rezistență la randament garantată a produsului final este de obicei mai mare sau egală cu 255 MPa (conform EN 10210-1), iar rezistența la tracțiune este de aproximativ 360-510 MPa (pentru detalii specifice, consultați standardul). Această îmbunătățire este adusă de efectul de modelare. La proiectare, acest 255 MPa trebuie utilizat ca limită inferioară a rezistenței la randament pentru calculul structural (în loc de 235 MPa de materii prime).

Avantaj (folosind S235JRH HS):

• Eficiență structurală ridicată:Secțiunea închisă cu gol are o îndoire excelentă și o rigiditate torsională (cu un modul de secțiune mare), în timp ce este relativ ușor în greutate.

• Frumos și simplu:Forma este curată, iar liniile sunt netede, îndeplinind cerințele esteticii arhitecturale moderne.

• Conexiune convenabilă:Capetele conductei sunt ușor de etanșat sau de canalat, facilitând conexiunea cu alte componente (conducte, plăci, șuruburi).

• Stabilitatea compresivă bună:Secțiunea transversală este izotropă sau aproximativ izotropă, iar performanța de flambaj în jurul axelor slabe este mai bună decât cea a secțiunilor deschise (cum ar fi grinzile I).

• Performanță bună a costurilor:Printre gradele de oțel structural, S235 este o calitate relativ scăzută, iar costul său este de obicei mai mic decât cel al oțelurilor cu rezistență mai mare, cum ar fi S275 și S355. În plus, cerința de duritate a gradului JR nu este ridicată (îndeplinirea standardului de temperatură a camerei este suficientă), ceea ce o face o alegere ideală pentru aplicațiile sensibile la costuri în medii normale de temperatură. Sufixul „H” asigură capacitatea de formare.

Aplicații tipice:

Structura clădirii: Cadru spațial, Truss pentru acoperiș, Truss, Coloană, Suport pentru peretele perdelei.

Echipament mecanic: cadre, paranteze, șine de ghidare, componente structurale ale sistemelor de transport.

Poduri: componente ale pasajelor pietonale și ale podurilor mici de autostradă.

Mașini agricole: cadru, carcasă.

Structuri temporare: schele (componente parțiale), sisteme de sprijin.

Mobilier: structuri de mobilier de înaltă calitate sau grele (cum ar fi standurile de afișare, bancuri de lucru).

Componente non-critice purtătoare de sarcină sau structuri secundare.

Se referă la oțelul structural care îndeplinește cerințele gradului S235JRH în standardul european EN 10025-2 (înlocuirea vechii versiune EN 10025).

S235 indică faptul că rezistența minimă a materiei prime (placa de oțel/oțel cu bandă) este de 235 MPa.

JR indică faptul că are o valoare medie de energie medie de impact mai mare sau egală cu 27J la temperatura camerei (+20 grad).

Litera „H” este un sufix cheie, ceea ce indică faptul că acest oțel este proiectat special pentru fabricarea secțiunilor goale.

Prin ajustarea compoziției sau a proceselor, se asigură că are suficientă ductilitate și caracteristici de întărire a muncii. Poate îndeplini cerințele procesului de formare a conductelor ulterioare și cerințele de performanță ale standardului de oțel cu secțiune goală finală (EN 10210-1) (în special alungirea mai mare sau egală cu 21% și rezistența la randament a produsului final mai mare sau egală cu 255 MPa).

Secțiunea goală se referă la tuburi pătrate, tuburi dreptunghiulare sau tuburi rotunde a căror formă de produs final este termoformată (în principal sudată), iar proprietățile, dimensiunile și caracteristicile lor specifice sunt stipulate în EN 10210-1 și EN 10210-2. Rezistența la randament garantată a materialului conductei finale este mai mare decât cea a materiei prime (de obicei mai mare sau egală cu 255 MPa).
